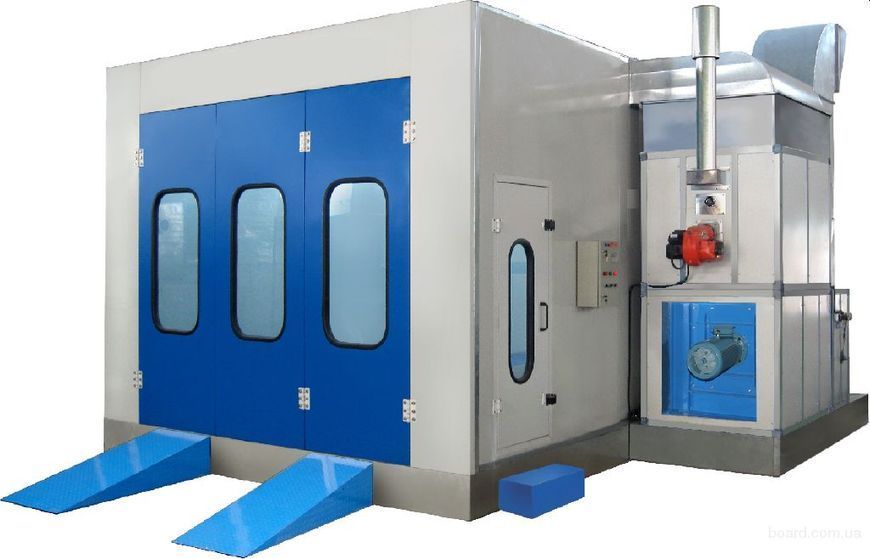

Фарбувальна камера T 200
Фарбувальна камера призначена для фарбування та сушіння легкових та комерційних автомобілів.
Фарбні камери здійснюють примусове сушіння фарбованих деталей кузова. При проведенні робіт у фарбувальній камері значно скорочується кількість пилу та інших вкраплень на поверхні деталей кузова, що фарбуються.
На металевій основі,не вимагає фундаментних робіт.
Стіни камери виготовлені з сендвіч-панелей товщиною 50 мм і наповнених пінополістиролом, що дозволяє підтримувати в ній потрібну температуру.
Двері камери тристулкові, також є двері для персоналу.
Освітлення, в камері, у два рівні:
- верхній -40 ламп по 40 Вт, та
- нижній рівень 16 ламп по 40 Вт.
Витяжний вентилятор і система фільтрів очищає повітря від пилу, ступінь попередньої фільтрації 80%, стельовий фільтр очищає повітря на 98%, а фільтр задньої стінки ступінь фільтрації 95%.
Встановлюється камера на рівну бетонну підлогу. Підлоги повністю гратчасті заввишки 30 см.
Зовнішні розміри камери (ДхШхВ): 7,0х5,3х3,5 м.
Конструктивні особливості:
Кабіна складається з сендвіч-панелей, усередині яких знаходиться матеріал пінополістиролу, товщиною 50 мм.
Головні двері: тристулкові, розміром (ШхВ) 3,0х2,7 м. Аварійні двері: (ШхВ) 0,8х2,0 м.
Складовий матеріал:
сендвіч-алюміній. Основа: рівна бетонна підлога; Основа камери: повністю гратчаста висота підлоги 30 см;
Основа групи припливу заввишки 30 см;
Максимальне навантаження: 600 кг на колесо.
Освітлення:
Верхній рівень: 40 ламп по 40 Вт;
Нижній рівень: 16 ламп по 40 Вт.
Повітрообмін: 24000 м3/год;
Швидкість потоку повітря 0,3х 0,35 м/сек.
Вентиляційні агрегати:
Система фільтрів:
Фільтр попереднього очищення: ступінь фільтрації 80%;
Стельовий фільтр: ступінь фільтрації 98%;
Фільтр задньої стінки: ступінь фільтрації 95%.
Температура:
Цикл фарбування: 20 ° С;
Цикл сушіння: 60 °/ 80 ° С;
Температурні режими:
Пальник RIELLO G20;
Теплова потужність: 200 квт;
Рециркуляція: 90% теплого повітря.
Живлення: електрична трифазна мережа напругою: 380 В, 10,5 кВт, 26 А.
Доставка камери на об'єкт та монтаж - за договором.
Стандартна комплектація:
- Один припливний вентилятор та один витяжний по 7,5 квт.
- Теплообмінник;
- Дизельний пальник RIELLO G20;
- Решітчасте металева основа з рядами грат
- 2 в'їзні аппарелі;
- 3-стулкові в'їзні ворота та сервісні двері;
- Пофарбовані стінові панелі з наповнювачем із пінопласту;
- 8 верхніх світильників по 3 лампи у кожному = 24 шт; та бічні

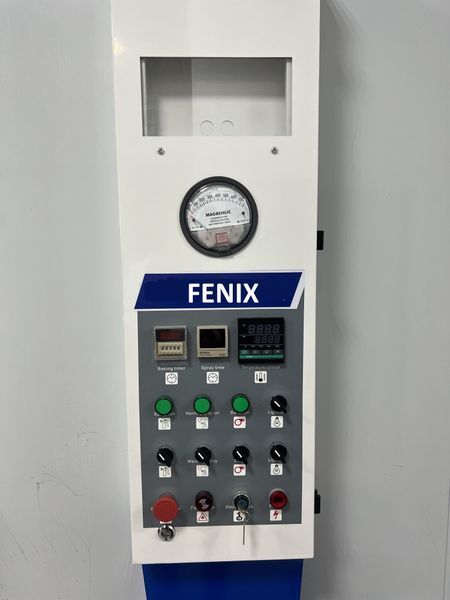

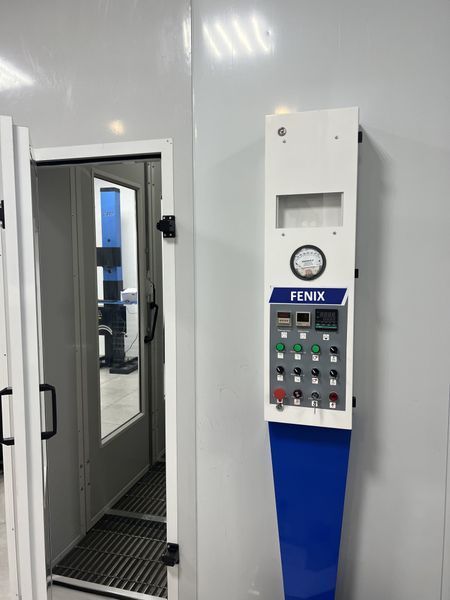

- Електричний пульт управління;
- Стельовий фільтр тонкого очищення;
- Підлоговий фільтр для поглинання туману забарвлення;
- Фільтр попередньо очищення.
Технічні характеристики:

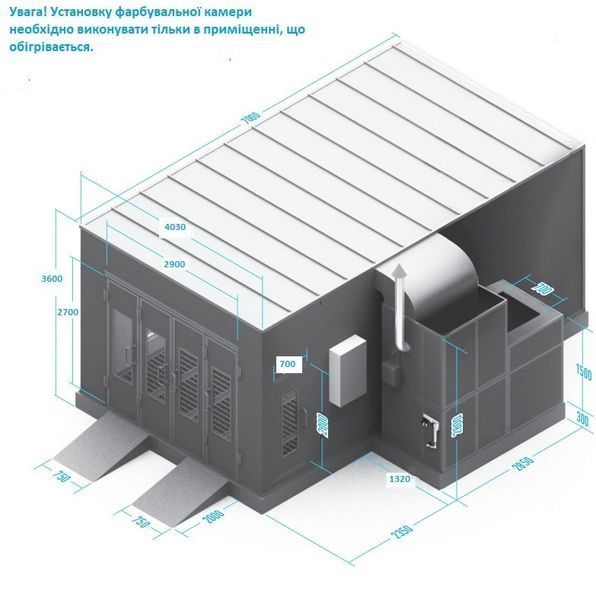

Габарити:
внутрішні (ГхШхВ), мм - 6900х3900х2650,
зовнішні (ГхШхВ), мм – 7000x5350x3400
в'їзні аппарелі (ШхД), мм - 520х2000
двері для персоналу (ШхВ), мм – 650х1800
Тепловентиляційний агрегат:
продуктивність вентилятора, м3/година - 21000
двигун припливної вентиляції та витяжний, кВт - 7.5 -2 шт.
теплова потужність пальника, ккал/година - 180000макс.
температура в камері С - 80
витрати дизельного палива на робочий цикл, кг - 6-8
Потужність ламп освітлення, Вт - 864
Загальна споживана потужність, кВт - 16
Електроживленя - 3ф.x380-400В/50Гц
Вантажопідйомність підлоги - 600 кг/колесо (0.2х0.2м)
